在木工家具制造行业，2130木工数控雕刻机ATC是从业人员不可或缺的设备。2130木工数控雕刻机ATC的刀具数量和换刀速度关系到产品加工生产的效率。2130木工数控雕刻机ATC的换刀方式是决定其效率、成本和适用场景的核心因素之一。伺服换刀和旋转换刀是两种主流方案，客户可以根据自己的需求选择，下面将详细分析两者的具体区别和特点。

首先，我们需要了解伺服换刀和移刀是什么

伺服换刀：是指通过伺服电机直接驱动机械臂或刀架做直线运动来抓取和更换刀具，其动作是一个直线的取、放过程。

旋转刀：指装有多个刀架（通常为8-12个）的旋转刀盘。换刀时，刀盘旋转至目标切割位置，然后进行抓取或放置动作。其动作是一个旋转、检索、放置的过程。

以表格形式比较更清晰

各自特点的详细描述

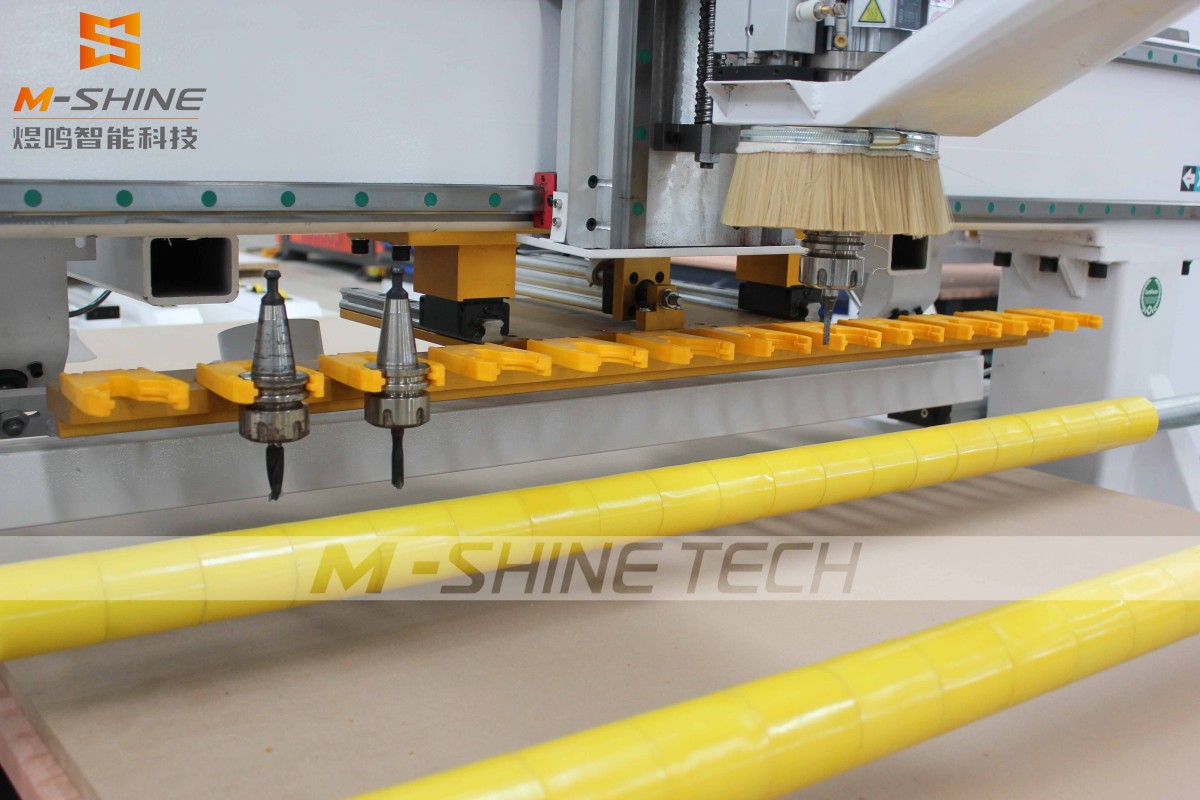

◆2130木工数控雕刻机ATC伺服换刀装置

工作原理：

独立的伺服电机驱动精密的线性模组，带动换刀机械臂进行直线运动。刀库通常是安装在机床床身侧面的一排刀架。换刀时，机械臂先移动到旧刀位抓取刀具，再将其放回刀库，然后移动到新刀位取下刀具，最后移动到主轴完成装夹。

优点：

1、速度霸主：由于采用直线伺服驱动，运动路径高效，换刀速度是目前最快的方案之一，特别适合于一分一秒都不能浪费的大型生产线。

2、容量大：刀库可做成长排，容纳大量刀具（16把、20把，甚至更多），能够处理极其复杂的加工工艺，中途无需人工换刀。

3、节省空间：刀库位于机床侧面，完全不影响主轴头的加工行程（Z轴高度），机床结构设计更加灵活。

4、扩展性强：理论上只要床身上有空间，就可以增加刀库的长度，扩大其容量。

缺点：

1、成本高：采用伺服电机、高精度直线模组、以及较为复杂的控制系统，导致制造和维护成本相对较高。

2、结构复杂：零部件较多，潜在故障点较明轮略多，对维护人员的技术要求较高。

3、刀库管理要求高：需要精确的刀位管理和坐标计算。

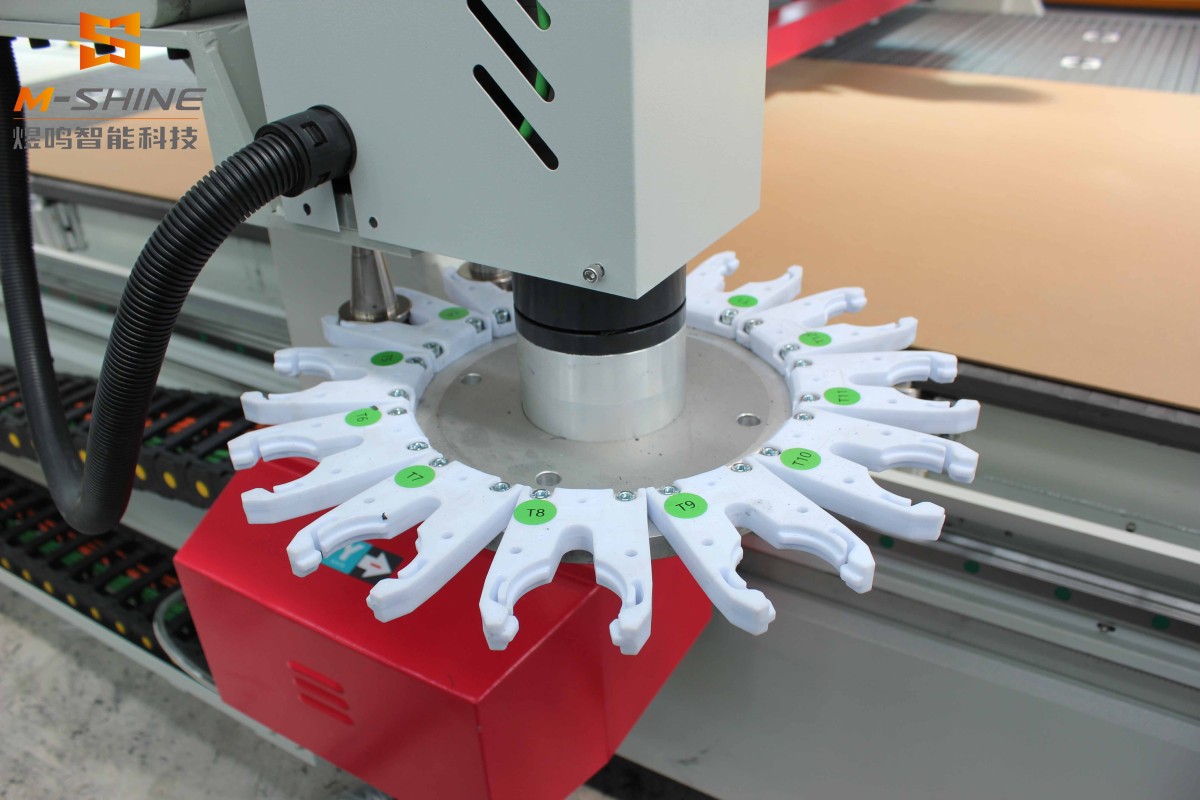

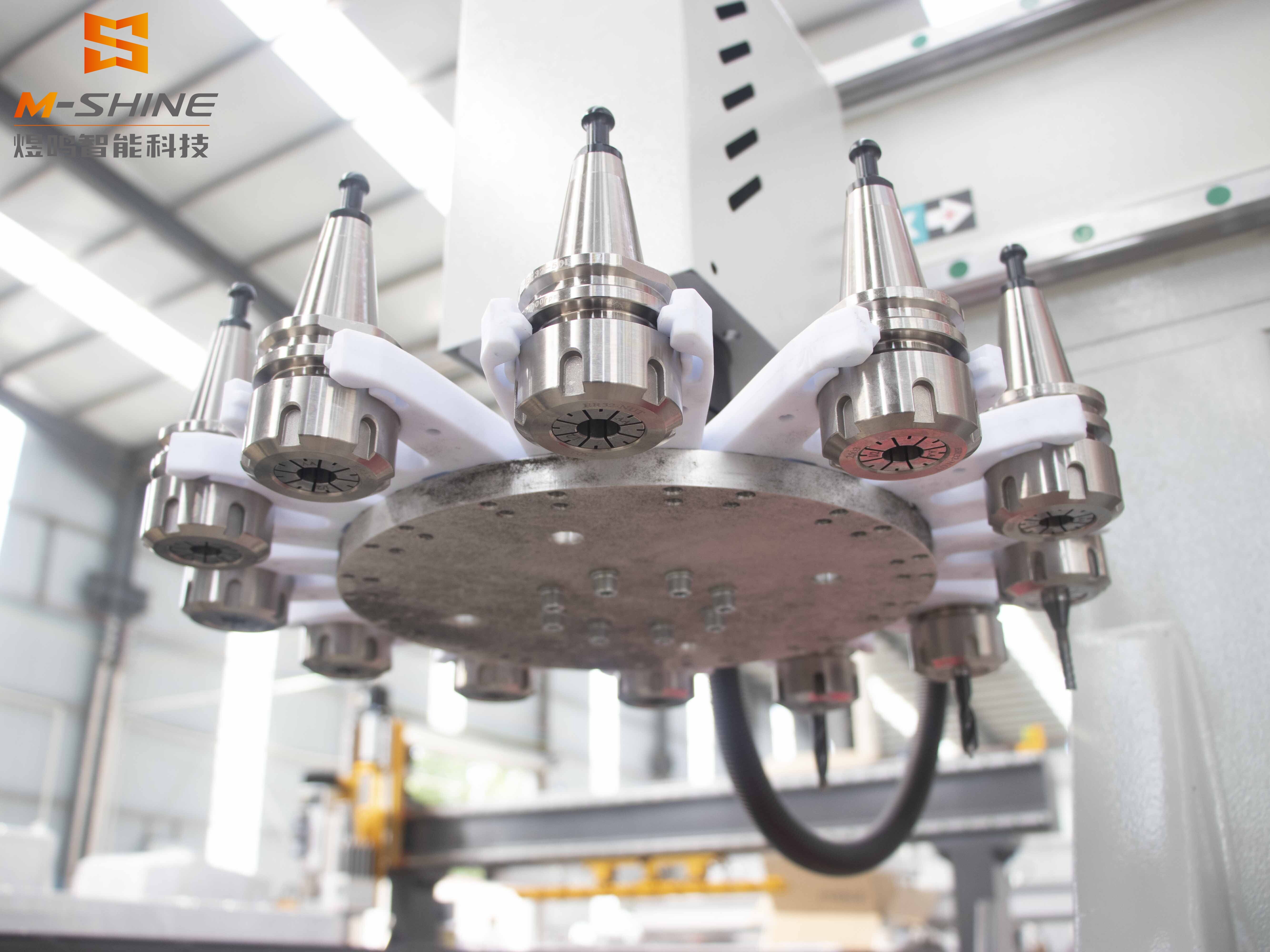

◆2130木工数控铣床ATC旋转刀

2130木工数控雕刻机ATC换刀方法的工作原理：

主轴头上方直接安装有圆盘状刀库，多个刀架均匀分布在圆盘上。换刀时，主轴先运动至固定的换刀点，然后刀头旋转至目标刀具位置与主轴对准，最后通过气缸或伺服驱动完成拔刀、插刀动作。

优势

1、结构简单可靠：纯机械旋转运动，结构坚固，技术成熟，故障率低。

2、性价比高：制造成本低，是经济型中档2130木工数控路由器ATC的主流配置。

3、换刀速度快：虽然不如顶级伺服换刀快，但其速度完全可以满足绝大多数板式家具生产的需求。

4.维护方便：机械结构直观，维护相对简单且成本低廉。

缺点：

1. 刀具容量限制：刀盘尺寸限制了刀位数量，通常为8把或12把刀。如果需要更多刀具，则更换整个刀盘非常困难。

2. 占用 Z 轴空间：刀盘位于主轴上方，会占用 Z 轴行程高度。这意味着在加工特别厚的材料时，可能会受到限制，或者需要将机床做得更高以弥补这一空间。

3.换刀速度有上限：旋转运动需要加速和减速，并且刀位越多，从一个刀位移动到最远的刀位所需的时间可能越长。

综上所述，伺服换刀是实现高效柔性生产的“高性能解决方案”，而移位旋转刀则是满足大多数需求的“成熟可靠的解决方案”。目前，旋转刀凭借其优异的性价比和可靠性，仍然占据着市场的主流地位。但随着生产效率要求的不断提高，伺服换刀的普及度也在逐年提升。
